依斯倍作为一家专业的水处理环保公司致力于中国环保而为之努力，其实中国许多企业对于污水处理工程中的水处理环保设备并不是十分了解，作为工业废水领域里行业老兵，在水处理技术的工程应用方面有着自己独到的见解，所以下面就环保水处理中的基本知识给大家做一下简单的普及，本文以技术部的经验着重介绍一下电柜制作的排版原则。

我们在进行电柜制作中，在拿到图纸后，首先要做的就是对电柜整体进行排版了，那么在一般电柜制作中的排版原则和要求是什么呢？现在我们来粗略的讲一讲。

1. 电气柜排版应按照排版图排版。

2. 在无排版图时，应根据各元器件的类型和散热要求来排版。排版时应保持横平竖直的原则。

3. PLC，开关电源，空气开关等电子元器件应布置在上方。因为电子元器件要防金属屑，防水，防潮，防尘，通风散热等。PLC上通常有防止杂物掉入的贴纸，在接线和安装时不可揭去，只有在安装完成，准备通电时，才可将其揭去，以利于散热。

4. 中继，固态等应布置在中间位置。若空间有限置也可布置在上方或下方。

5. 端子排，电源排等应布置在下方位置。即便于出线，又不会有螺丝，线头等掉入其它元器件中。

6. 各元器件的上方和下方与线槽的距离应保持在20mm以上，以便于接线。

7. 排风扇，凸轮开关等不应与线槽和底板有冲突。

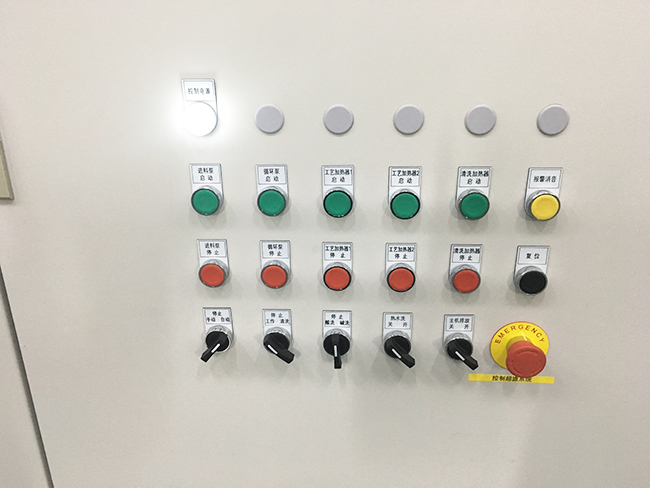

8. 装于电气柜门上的按钮，元器件等，既便于操作，又不影响开关门，和电气柜内的元器件没有冲突。

9. 各元器件的布置应不影响接线。

10. 线槽和导轨应安装牢固，平行。螺钉不应过高，以免防碍元器件安装。采用M4×6十字半圆头螺钉安装，Φ3.2的钻头打孔，M4的丝锥攻牙。

11. 线槽和导轨安装好后，应将底板安装孔开好，底板清理干净。

12. 将电器元件牢固安装于导轨上，按照各电器元件的散热要求和干扰留出合适的间隔距离。

其实在我们实际操作和工作中，不同的地方，不同的公司，具体的要求也不一样，但是基本上和上面所说到的这些不会有太大的出入，我们也可以把上面所讲的当作自己在电柜排版时的一个具体参考标准。对于细节的严格把控，源于我们依斯倍对客户服务态度的认真负责，也是我们依斯倍时刻严格遵循的生产制造理念。
