CASE STUDY · 半导体行业
依斯倍助力台湾顺德工业废水站提标改造
破解半导体导线架扩产环保瓶颈
2026年，全球半导体产业正经历一场由AI算力驱动的结构性变革。
SEMI最新数据显示，2026年全球先进封装市场规模将达到522亿美元，占整体封装市场的比例首次突破54%。其中，功率半导体作为AI服务器电源管理、800V高压直流（HVDC）架构、新能源汽车电控系统的核心器件，需求呈指数级增长。
在这一波浪潮中，引线框架（Lead Frame）——这个看似不起眼的封装基础材料，正成为产业链上最紧俏的环节之一。
引线框架是半导体芯片的"骨架"和"血管"：一方面为芯片提供机械支撑载体，另一方面实现芯片与外部电路的电气连接与散热通道。功率器件的电压越高、电流越大，对引线框架的材料纯度、镀层质量、散热性能的要求就越苛刻。
据专业预测，2026年全球引线框架市场规模约55亿美元，中国市场约180亿元人民币，占据全球约40%的份额。而随着国产化替代加速，中国引线框架行业的国产化率已从2020年的45%提升至2026年的68%。
在这个赛道上，台湾顺德工业集团（Shuen Der Industrial Co., Ltd.，股票代码2351.TW）是当之无愧的全球龙头。
全球市占率第一
同比增长
提升4.5个百分点
+ 均热片齐头并进
在大陆市场，顺德工业（江苏）有限公司（以下简称顺德工业）是台湾顺德工业集团的重要生产基地，坐落于张家港保税区，注册资本2975万美元，2023年营收已达25.13亿元人民币。该基地主要生产半导体引线框架及精密五金冲压件，服务于长三角乃至全国的半导体封装客户。
随着订单量激增，顺德工业的电镀产线持续满负荷运转，原有废水站已接近满负荷运行，产能扩张的环保瓶颈日益凸显。为配合新建电镀产线的投产，废水站提标改造优化升级项目被提上日程。
引线框架的制造流程中，电镀是决定产品品质和可靠性的核心工序。
从铜带冲压成型，到镀镍、镀钯、镀金、镀锡、镀银等多道表面处理工序，每一步都伴随着大量的清洗用水和槽液更换。这些废水中含有铜、镍、锡、金、银、钯等多种重金属离子，以及氰化物、有机光亮剂、整平剂等难降解污染物。
此次顺德工业提标改造项目，需要处理的废水种类多达11类，覆盖了导线架电镀生产的全流程：其中，氰金废水和含钯废水经过产线旁的金、钯回收设备预处理后，并入氰铜废水系统统一处理——这一设计既体现了贵金属资源回收的经济考量，也保证了后续处理系统的稳定性。
电镀污染物排放标准（GB 21900-2008）
而在环保执法力度持续加强的背景下，稳定达标排放只是底线，如何在达标基础上实现资源化利用，才是企业高质量发展的必答题。
对于顺德工业而言，这次提标改造面临三重挑战：
水量扩容与标准提升的双重压力 新建产线全面投产后，总排水量将达到729立方米/天。废水系统按每日24小时运行设计，并预留20%的设计余量。原有废水站已接近满负荷，必须进行系统性升级。 11类废水分质处理的技术难度 不同废水的污染物特性差异极大：氰化物需要专门的破氰工艺，重金属需要精准的沉淀控制，贵金属需要回收利用，高盐废水需要脱盐处理。传统"混合统一处理"模式成本高、稳定性差。 扩产不停产的施工约束 在市场需求爆发的窗口期，每停产一天都意味着巨大的订单损失和客户流失风险。如何在确保现有生产线正常运行的前提下完成升级改造，是对工程实施能力的极大考验。
如何在不影响生产的前提下，实现废水处理系统的提标改造，既满足日益严格的环保标准，又能回收水资源和贵金属资源，实现经济效益与环境效益的双赢？
经过多轮技术交流与方案比选，顺德工业最终选择了在工业废水资源化领域深耕多年的苏州依斯倍环保装备科技有限公司（以下简称依斯倍）作为全程合作伙伴。

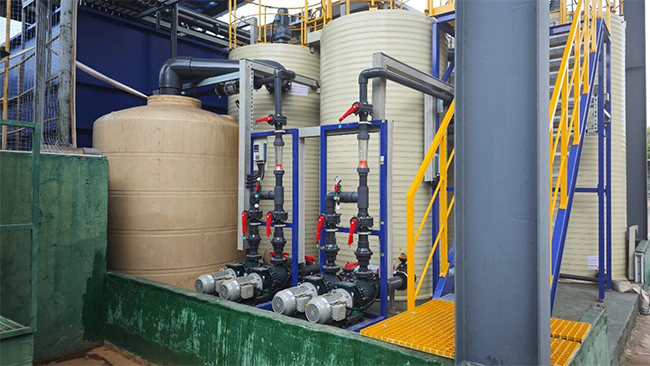

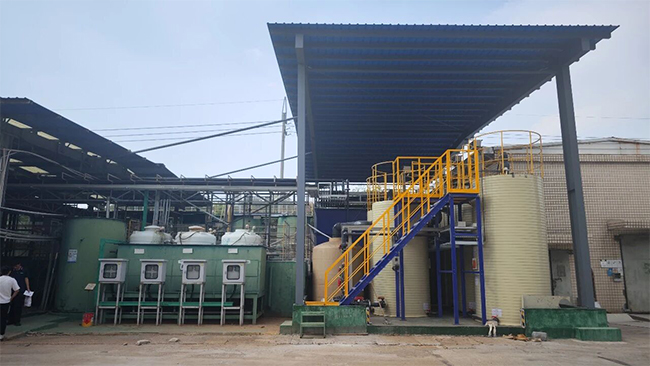

整个废水站提标改造优化升级项目由依斯倍全程负责，包括前期工艺设计、生产制造到后期交付运营。针对顺德工业的具体工况，依斯倍设计了一套"分质分类处理 + 精准反应去除 + 全生命周期运维"的一体化解决方案。
不同于传统"大调节池混合处理"的粗放模式，依斯倍的核心设计理念是 "各股废水单独收集、分质反应处理"。
这一理念看似简单，实则蕴含着深刻的工程哲学：
通过依斯倍分质分类处理方案的系统实施，顺德工业废水站将实现：
?重金属稳定达标：总镍、总铜、总氰化物、总银等关键指标全面优于国标和江苏省地方排放标准 ?系统抗冲击能力提升：分质预处理+综合处理的两级架构，有效缓冲水质水量波动 ?环保风险显著降低：稳定的出水水质，彻底消除超标排放的环保合规风险
对于一家高速扩张中的半导体企业而言，稳定达标就是最大的效益——它意味着生产线可以开足马力生产，而不用担心环保整改带来的停产损失。
金、钯、银优先回收 可回用于生产或外售 贵金属价格高位，效益可观 分质处理避免药剂浪费 智能加药，药耗降低20%+ 专业运维延长设备寿命
在半导体行业，环保能力正在从"合规要求"升级为"战略资产"：
→供应链准入的敲门砖：国际顶级半导体客户对供应商ESG要求日益严格，优秀的环保绩效是进入高端供应链的必备条件 →绿色工厂/零碳工厂的基础：废水资源化是绿色制造体系的重要组成部分，为未来申报绿色工厂、零碳工厂奠定基础 →品牌形象的加分项：树立"技术领先+环境友好"的企业形象，增强客户信任与市场竞争力
顺德工业与依斯倍的合作，折射出整个半导体产业链正在经历的一场绿色转型。
过去，环保投入被视为"不得不花的成本"。而今天，越来越多的半导体企业意识到：环保能力已经成为企业核心竞争力的重要组成部分。
一方面，环保合规是企业生存的底线。随着"双碳"目标的深入推进和环保执法力度的持续加强，环保不达标意味着停产、罚款、甚至退出市场。
另一方面，绿色制造正在成为获取高端客户订单的"敲门砖"。在半导体行业，国际大客户对供应链的ESG（环境、社会、治理）要求日益严格。能否提供稳定、可靠、可追溯的环保绩效数据，直接影响企业能否进入全球顶级供应链体系。
作为一家深耕工业废水处理十余年的中荷合资高新技术企业，依斯倍在电子半导体与表面处理电镀废水领域积累了丰富的实战经验：
累计获得170余项知识产权，TMF-RO双膜零排装备获中华环保联合会科学技术奖 服务比亚迪电子、苏州固锝电子、飞荣达、逸新光电、台达集团华丰电子、科勒卫浴等多家行业标杆企业 从方案设计、EPC总包、提标改造到运维托管，全生命周期服务 总部位于苏州工业园区，江苏省内2小时快速响应，48小时工程师上门
截至2026年，依斯倍已在电子半导体、光电材料、表面处理电镀、新能源汽车等行业交付了200余个标杆项目，废水回用率平均达90%以上，帮助客户累计实现节水超千万吨。
2026年5月，工信部发布《关于组织开展国家级零碳工厂建设工作的通知》，正式启动国家级零碳工厂建设。三项核心指标——单位能耗碳排放≤0.2、非化石能源消费占比≥95%、非化石能源电力消费占比≥35%——为制造业的绿色转型树立了新的标杆。
对于半导体行业而言，零碳工厂的建设不仅仅是能源结构的调整，更贯穿于生产的每一个环节：
●废水的资源化利用，减少取水和排污过程中的碳排放 ●重金属的回收再利用，降低矿产开采与冶炼的环境代价 ●智能化运维优化能耗，提升能源与资源利用效率 ●模块化装备的标准化制造，减少项目建设过程的资源消耗
从"绿色工厂"到"零碳工厂"，从"达标排放"到"资源循环"，中国制造业正在经历一场深刻的绿色变革。而在这条路上，像依斯倍这样的专业环保企业，正以技术创新为笔，以工程落地为墨，书写着属于中国环保产业的答卷。
当"芯片自主"遇上"绿色制造"
当"扩产增能"遇上"循环经济"
中国半导体产业的答卷，必将更加精彩
