安全继电器作为一种污水处理设备电气设备中的重要的电气元件关系着整个设备的运营，如何正确使用和更好维护是每家高品质环保公司的必修课，依斯倍作为水处理环保公司特别注重这块的培训和使用，那么今天我们来介绍一款安全继电器产品PNOZ s4是如何使用的？

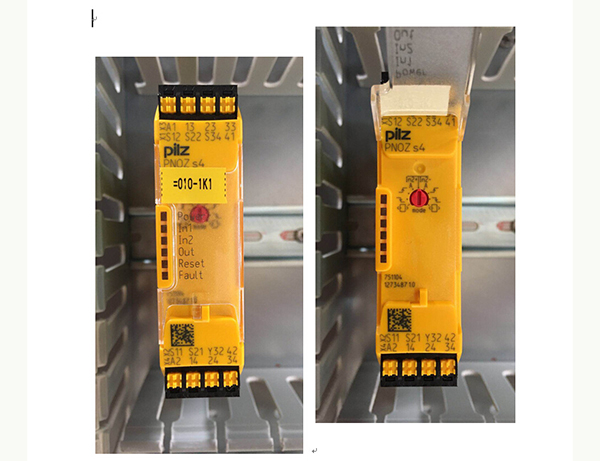

PNOZ s4可以用于急停按钮、安全门、安全开关等场合。我们先来看看它的外观：

上图中，左边是前保护盖关闭时的照片；右边是打开前保护盖的照片。

PNOZ s4的前面板有6个LED指示灯，用来指示相应的状态：

当电源供电正常时，Power灯常亮；

当安全通道1闭合时，In1灯常亮；

当安全通道2闭合时，In2灯常亮；

当安全触点闭合，Y32有电平输出时，Out灯常亮；

当S34有复位输入信号时，Reset灯亮起；

当有外部故障时，Fault灯常亮；当有内部故障时，Fault灯闪烁；

PNOZ s4上下各有8个接线端子，其中：

A1、A2是电源接线端子；

S11和S12是安全通道1的接线端子；

S21和S22是安全通道2的接线端子；

S34是复位/启动接线端子；

Y32是输出端子；

13-14、23-24、33-34为三组安全常开触点；

41-42为一组辅助常闭触点；

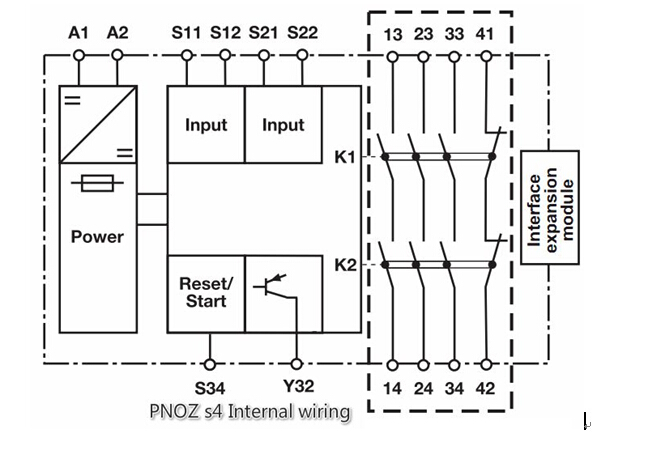

PNOZ s4的供电电压有24V DC（订货号：750104、751104、751184）和220V AC（订货号：750134、751134）两种，可以根据项目的需要来选择。每一种产品均有两路安全通道；三路安全常开触点和一路辅助常闭触点；下面这张图，是PNOZ s4（DC 24V）的内部线路图：

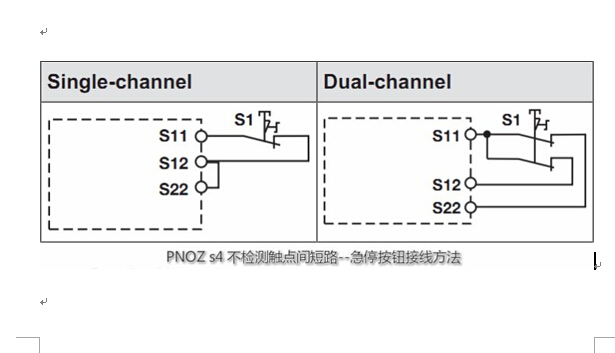

PNOZ s4的两路安全通道，可以连接成单通道型（不带触点间短路检测）或者双通道型；双通道型又可以分为带触点间短路检测型和不带触点间短路检测型；下图是不带触点间短路检测的急停按钮接线方法：

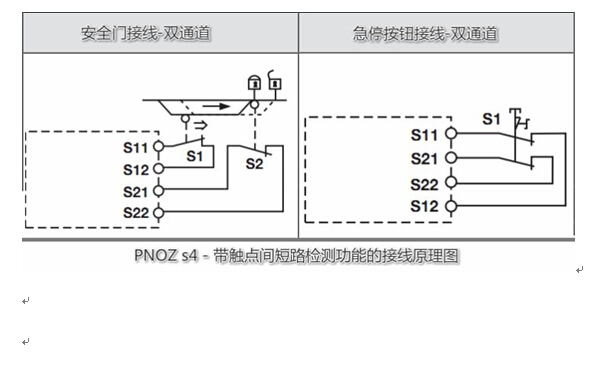

下图是带触点间短路检测的安全门及急停按钮的双通道接线原理图：
