污水处理厂家介绍变频器电磁如何兼容安装

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2018-01-08 00:00:00【

依斯倍作为一家拥有38年欧洲环保行业服务经验的公司,在自动化系统方面有着自己的设计准则,以变频器为例,由于其会产生很大的噪声干扰,在安装时我们会充分考虑EMC

变频器设计用于高电平磁场的工业环境中。只有采用电磁兼容安装才能确保运行的可靠与稳定。为此,资深外资污水处理厂家为您介绍控制柜与机器或设备如何进行电磁兼容区域划分:

污水处理厂家介绍变频器电磁如何兼容安装

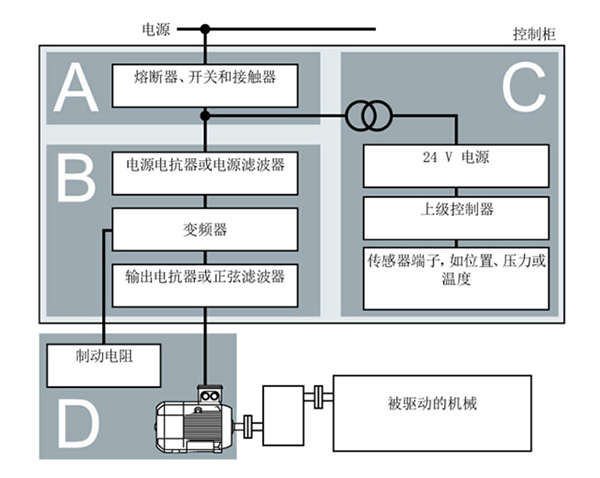

1 机器或设备的电磁兼容区域示例



控制柜内

A 区:电源端子

B 区:功率电子元器件

B 区中的设备生成磁场

C 区:控制系统和传感技术

C 区中的设备自身不会生成磁场,但其功能受磁场的影响。

控制柜外

D 区:电机,制动电阻

D 区中的设备生成磁场



控制柜内安装时需遵守以下规则:

1将设备安装在控制柜中的不同区域内。

2通过以下其中一种措施对区域进行电磁去耦:

3安全间距 25 cm

4独立金属外壳

5大面积隔板

将不同区域的电缆敷设在分开的电缆束或电缆通道中。 在区域的接口处使用滤波器或隔离放大器。
