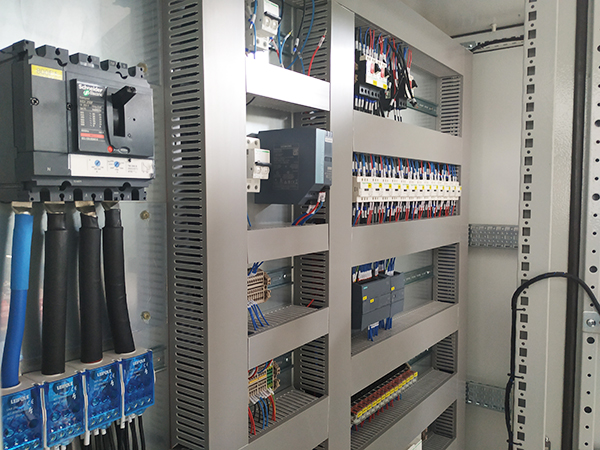

污水处理设备中电气柜接线时需要注意的问题点

文章出处:污水处理网责任编辑:seven作者:seven人气:-发表时间:2018-12-14 00:00:00【

污水处理设备中电气柜接线时需要注意的问题点



依斯倍作为一家专业处理工业废水废气的环保公司,自然在公司内部也专门设立了电气设计及电控柜设计制作部门。公司有一套严格的电气设计及制作标准,下面就让依斯倍环保专业电气工程师告诉你在电控柜布线制作过程中,为了避免安全隐患和不必要的损失。需要特别注意的有哪些地方。



一、关于电器部分:

1.小型断路器输入侧与输出侧接线倒置。

2.电器部品线圈电压与图纸之电压不相符,特别是小型继电器及指示灯之电压易错。

3.电器的正负极性接反,直流电器的内部有很多元件是有正负极性的,比如:电解电容,晶体管,集成电路等....这些元件对正负极性是非常敏感的,一旦加载负压的时候就很容易烧毁。



二、关于端子压接

1.线与端子之间未压紧

线与端子之间需压紧,主要是防止他们之间接触电阻过大,当大的电流通过时,在接触处,形成一个较大发热体,从而加速接触表面迅速氧化,进一步加大接触电阻。出现此种情况,对于信号线会造成信息时断时续。对于动力回路,会烧毁器件及整个控制盘。

处理:端子压着之后用以适当的力气拉扯,如遇大功率动力回路,需用液压钳选择当前线径模具逐级向下换取,直至端子与导线无缝隙为止。

2.线径与端子规格不相符:

当线与端子不相符时,虽然我们感觉到线已拉不出来,但此时线与端子之间的接触为点接触,接触电阻还是非常大。还是会造成以上所提到的现象产生。

处理:如遇松动的端子或线径与端子不符时,导线接头必须回折方才进行压着,增加接触面积及防止松动。



三、关于端子插入电器部位

1. 将线插入小型断路器接线桩下部,通过反向拧紧螺栓来锁紧端子。表面上看线已压牢在断路器上,其实因端子与断路器端桩未充分接触,仍为虚接。

2.端子侧翻或与电器部品接线处不匹配,加再大的力,端子端面亦与部品接线处导电不能充分接触。

3. 动力回路接线时,色套或线码套入过前,从而直接压在电器部品导电部,造成线与电器部品导电部悬空,未充分接触。

4. 将端子接入电器部位时,同一部位接入超过两根以上导线,表面上看导线以牢牢连接与电器部品。其实因夹在中间部位的导线接触面积减少,如引起发热等现象产生。



四、关于接线时的紧固

1. 螺栓螺母损坏变形,不要用老虎钳紧固或松动螺栓螺母,以防造成损坏,用活口扳手时要调整好开口,防止将螺栓螺母损坏变形,造成不易拆装。

2. 发现难于拆卸的螺栓螺母,不要鲁莽行事,防止造成变形更难于拆卸,应给予适当敲打,或加螺丝松动剂稍后再进行拆卸。

3. 螺丝刀与螺丝打滑,用螺丝刀紧固或松动螺丝时,必须用力使螺丝刀顶紧螺丝,然后再进行紧固或松动,防止螺丝刀与螺丝打滑,造成螺丝损伤不易拆装。

4. 螺栓螺母滑扣,紧固接线用力要适中,防止用力过大将螺栓螺母滑扣。



五、关于接线

1. 接线作业时铜屑掉入重要电器内,此时我们需特别注意,因为当铜屑掉入电器内是我们看不到也检查不出来的重大隐患。



六、关于电控箱器件安装

1. 箱内散热风机进排风方向弄错,电控箱因属密封性较好,其箱内发热元件放热需通过散热风机完成,如长时间未对箱内元件对外放热,箱内温度过热会影响系统的稳定性。

2. 底板器件安装时用螺母或其它不能以正面拆卸的方式固定,器件固定时应本着检修,拆卸方便等原则。关注环保动态,就请关注依斯倍,让我们不断行走在学习的道路上。
