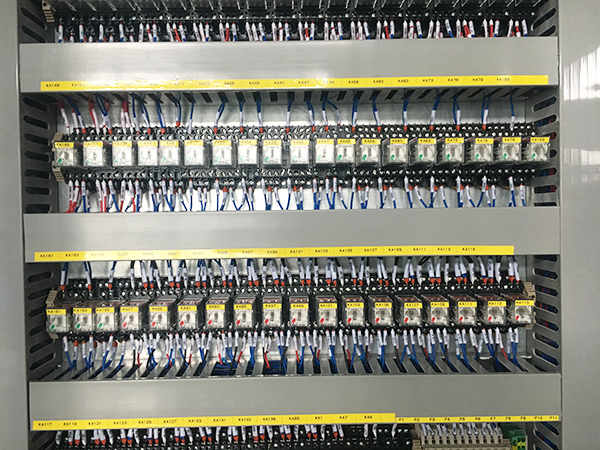

依斯倍环保致力一站式工业废水处理解决方案，其中污水处理设备中的电气控制也是交钥匙工程。我们制作的每一套电气柜都配备开关电源，有输出直流5V的，也有输出直流24V的，有的用作现场传感器装置的电源，有的是用作PLC的电源以及PLC的输入/输出回路用的电源。当电源电压低的时候势必会影响PLC 对现场设备运行状况的判断，影响现场传感器的数据采集，现就让依斯倍的电气大神教您污水处理设备中一些简单的检测技巧吧。

1、开关电源输出电压低的原因

⑴ 220V交流电压输入电路和整流滤波电路对开关管提供的工作电压不够，超出脉宽调制电路的控制范围。

⑵ 负载电路存在过流引起开关电源负载加重而导致输出电压下降。

⑶ 开/关机接口电路处于待机状态，令开关电源工作于低频振荡状态其输出电压为待机状态下的度数。此类故障仅应于无预备电源，CPU预备状态下的工作电压由开关电源提供的机型。⑷ 开/关机接口电路末端因故工作于开机或待机之间的状态，从而导致开关电源工作于待机与开机状态之间的工作频率，造成开关电源输出电压高于待机值，低于开机值。

⑸ 保护电路端因故障工作于导通状态，使电源进入弱振窄脉冲供电，引起开关电源输出电压下降。

⑹ 整流输出电路中的二极管和滤波电容，限流电阻损坏引起输出电压变低。
⑺ 脉宽调制电路有问题，不能对开关电源输出电压的变化做出正切的响应，对电源开关管基极电压调整方向大小不对，从而造成开关电源输出电压低。
⑻ 正反馈电路中的正反馈电阻变大，放电二极管性能变差，正反馈量不足，导致振荡周期变长。振荡频率下降，从而引起开关电源输出电压低。

⑼ 它激式开关电源因未得到行逆成而工作低于低频状态，造成输出电压低。

2、判断故障方法与步骤
⑴ 测行输出管集电极电压判断故障。

⑵ 测开关电源各个输出端电压判断故障。

⑶ 输出电压下降比列大，有的输出电压下降比列小。
