废水特性与来源

废水类型名称：半导体分立器件生产废水，主要分为含镍重金属废水、酸碱清洗废水、有机综合废水三类。

典型污染物清单：络合态镍、铜等重金属；光刻胶、清洗剂带来的高浓度COD；氨氮、总氮、磷酸盐；微细硅粉胶体悬浮物；酸碱药剂、少量氟化物与螯合剂（EDTA、柠檬酸）。

主要来源工序：器件电镀、化学镀镍、晶圆湿法清洗、刻蚀去胶、研磨抛光、端面处理、设备冲洗等生产环节。

水质特点：间歇排放，换产造成水质水量波动大；大量重金属以络合形态存在，常规沉淀难以去除；部分有机污染物难降解，B/C比值低；pH波动范围大，胶体颗粒细小易堵塞后续膜设备；高低浓度废水混杂，冲击性强。

为何不能按普通污水对待：废水含有络合重金属，属于一类严控污染物，普通加碱沉淀无法达标；难降解有机物会抑制生化菌种活性，极易造成生化系统瘫痪；微细胶体无法通过常规沉淀去除，直接进入膜系统会造成不可逆污堵。若套用普通生活污水工艺，重金属、COD难以稳定达标，无法满足电子行业严苛排放与回用要求。

半导体分立器件废水处理难点

该废水组分复杂、水质波动频繁，必须依靠小试+中试验证，规避工程落地风险。第一，废水中大量镍、铜为络合态，常规沉淀无法去除，破络药剂配比、pH控制窗口窄，必须提前试验标定；第二，难降解有机物抑制微生物活性，生化系统极易受冲击，菌种驯化周期长；第三，超细胶体悬浮物极易造成后续膜组件堵塞；第四，多股废水混排会造成水质剧烈波动，工艺稳定性难以保障。只有依托中试平台完成破络沉淀、生化驯化、混凝除胶体、多级膜防污堵全流程测试，才能提前解决重金属超标、生化崩溃、膜堵塞等隐患，保障系统长期稳定运行。

半导体分立器件废水推荐处理工艺路线

整套处理严格遵循分质收集原则，搭建“源头分流→物化预处理→生化/深度处理→回用/零排放”完整技术链条，匹配案例采用的物化+生化+多级成套工艺。

〔分质收集建议〕严格执行污污分流：含镍电镀废水、酸碱刻蚀废水、有机清洗废水、地面冲洗废水分别采用独立管网单独收集；高浓度含重金属废液单独预处理，严禁与低浓度废水混排，避免络合重金属与高浓有机物冲击生化与膜单元，从源头降低药剂投加量、减少污泥产量。

〔核心工艺组合〕采用分质收集+破络氧化+混凝沉淀+水解酸化+好氧生化+多级膜深度处理路线。先通过芬顿高级氧化破坏EDTA螯合结构，把络合镍转化为游离离子，再投加药剂絮凝沉淀去除重金属；预处理出水进入生化系统降解剩余COD与氨氮；生化出水再进入多级膜系统做深度净化，保障出水稳定达标。

〔达标/中水回用路线〕经物化+生化处理后，出水可稳定满足COD≤50mg/L的排放标准；若有回用需求，可在生化后端增设超滤+RO多级膜深度处理，产出纯水回用于工件清洗工序；膜浓缩产生的少量浓水可配套蒸发装置，实现近零排放。整套工艺依靠中试数据优化运行参数，彻底解决络合重金属超标、生化受抑制、胶体堵膜等问题。

半导体分立器件废水处理小试/中试能力

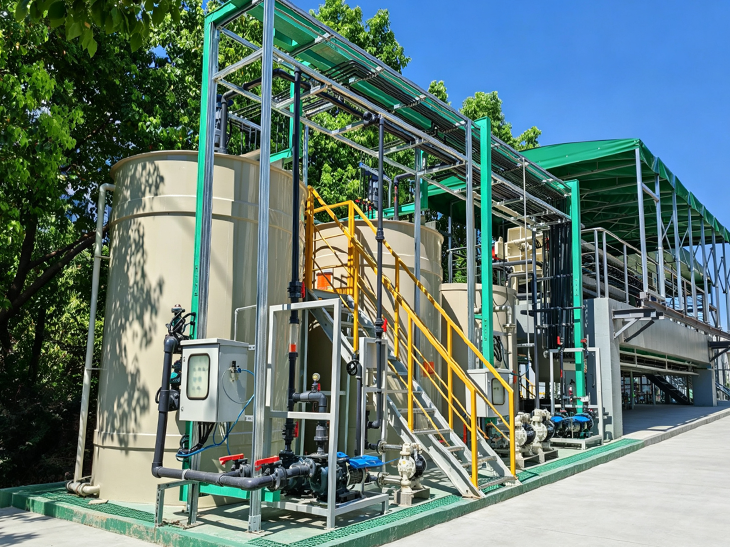

针对半导体分立器件废水的去除效果，我们可开展连续性中试试验，精准验证络合重金属破络条件、混凝沉淀参数、生化菌种驯化、多级膜防污堵等关键指标，将水质波动冲击、重金属去除不稳定、膜元件污堵、生化系统失效等风险在项目动工前全部消除，为工程施工图设计提供完整可靠的数据支撑，保障重金属、COD长期稳定达标，同时实现中水回用，降低企业用水成本。

依斯倍已建完成标准的化学检验实验室。公司研发设备有近40台，多为国外进口设备，主要包括：VOC检测仪、便携式水质分析仪506、分光光度计、融氧仪、消解器、电子天平、悬浮物506、磁力搅拌器、电动搅拌器等，保证研发产品及技术可达到国际先进水平。

拥有包含UDF膜、TMF、高级氧化、臭氧微纳米、除油陶瓷膜、脱氨、电渗析等10余种废水处理中试研发装置，广泛应用于20多个行业

依斯倍工业废水处理中试平台入选首批国家重点培育中试平台名单，成为2025年苏州工业园区唯一获此殊荣的企业。

资质与合规能力

依斯倍环保工程设计承包及运维能力相关资质
• 环保工程专业承包资质
• 建筑机电安装工程专业承包资质
• 江苏省环境污染治理工程设计资质
• 江苏省环境污染治理能力资质
• 污染治理设施运行服务能力资质
• 建筑施工企业安全生产许可

依斯倍严格执行国家及地方环保法律法规、排放标准与环评要求的全面合规ISO 9001质量管理体系、ISO14001环境管理体系、ISO45001职业健康安全管理体系的贯彻实施高危化学品系统的安全合规设计，符合GB、SEMI等国际国内安全标准。协助客户完成环评验收、排污许可证申领，确保出水稳定达标

其他重要资质与荣誉
• 江苏省专精特新企业、瞪羚企业
• 江苏省有机管式超滤膜环保应用工程技术研究中心
• 苏州工业园区年度经济贡献突出奖（2024年）
• 苏州工业设计中心（2024年认定）
• 苏州市工业设计产品优秀奖（2020年）
• 天津大学工业废水处理领域“领军企业”（2020年）
• 国家工信部《国家鼓励的工业节水工艺、技术和装备目录》入选（2023年）
• 中华环保联合会2025年度科学技术奖
• 国家首批重点培育中试平台（2025年，苏州工业园区唯一入选）
• 江苏省节水设备（产品）和技术目录入选（2025年）
• 主编国家《电子行业废水废液深度处理及资源化关键技术标准》
• 参与编制的光伏电池生产废水处理及回用技术规程正式发布

合作模式

• 模块化设备/一体化装置：适用少量废水、快速达标、不停产改造。
• EPC 总包：适用新建厂区，设计+建设+调试+运营一体。
• 废水站提标改造：适用既有站提标、扩容、回用升级。
• 托管运营/BOO/BOT：适用缺乏运维人员、要稳定达标与降本。
• 零排放(ZLD)：适用高盐高浓、水资源回用与减排要求高的产线。

典型案例

区域服务说明

依斯倍苏州总部（华东）+重庆子公司（成渝/西部/西南）；工程案例覆盖全国近半数省市，具备就近的运维团队，可提供安装调试、定期水质监测、应急处理及操作人员培训。

FAQ

Q1：半导体分立器件废水处理一般采用什么处理工艺？

A1：依斯倍采用“分质预处理+生化降解+多级膜浓缩（MBR/UF/RO）+MVR蒸发结晶+EDI”的模块化路线，针对半导体分立器件废水处理的水质特点定制组合，兼顾达标排放与中水回用/零排放。

Q2：半导体分立器件废水处理出水可以达到什么标准？

A2：依斯倍可按企业回用或零排放要求设计，典型出水电导率 EC≤10 μs/cm、COD≤50 mg/L，满足生产回用及《污水综合排放标准》（GB 8978）等接管/排放标准。

Q3：依斯倍在半导体分立器件废水处理领域有哪些核心优势？

A3：荷兰技术背景、170余项知识产权、工业废水处理中试平台、数字化智慧运维，以及研发设计—系统交付—运营维护的一站式交付能力，已服务多家世界500强制造企业。

Q4：如何获取半导体分立器件废水处理的定制方案与报价？

A4：提供水质资料与水量规模后，依斯倍可免费评估并出具工艺方案。咨询热线 400-828-6100，官网 www.cps88.com。
